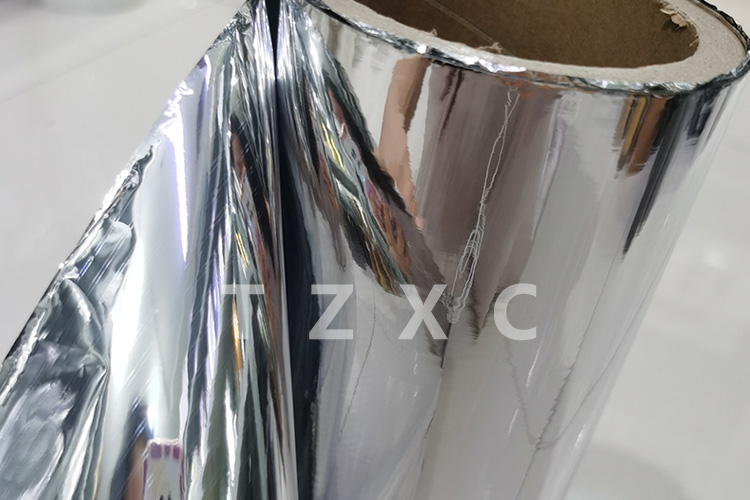

微電子世界的精密棋局中，電子元件的封裝技術是決定其性能、可靠性與壽命的核心環節。隨著器件向著小型化、高集成化和高頻化方向發展，傳統的封裝材料已難以滿足嚴苛的防護需求。PI氧化硅鍍鋁膜作為一種集優異絕緣性、高阻隔性、良好散熱性和高效電磁屏蔽于一體的復合功能材料，正日益成為高端封裝領域的寵兒。然而，要充分發揮其潛力，關鍵在于對其各層厚度的精準把控，這并非一道簡單的數學題，而是一項需要綜合考量應用場景與性能指標的系統性工程。

選擇PI氧化硅鍍鋁膜的厚度，本質上是在多個性能維度之間尋求最佳平衡。首先，PI（聚酰亞胺）基材的厚度直接決定了材料的機械強度與柔韌性。較厚的PI層能提供更好的抗撕裂性和支撐力，適用于需要承受較大機械應力或需要進行復雜彎折的封裝場景，如柔性電路板。但過厚的PI層也會增加整體封裝的體積和熱阻，不利于散熱。其次，中間的氧化硅（SiOx）阻隔層厚度是防潮防氧化的關鍵。它如同一道致密的屏障，厚度越大，對水汽和氧氣的阻隔效果越顯著，能極大延長電子元件在惡劣環境下的存儲壽命。但沉積過厚的氧化硅層可能引入內應力，導致膜層脆化。最后，表層鍍鋁層的厚度則主要影響電磁屏蔽效能和散熱性能。鋁層越厚，其導電網絡越完善，對電磁波的反射和吸收能力越強，屏蔽效能（SE）越高。同時，更厚的鋁層也提供了更優的橫向散熱路徑，有助于快速導出元件產生的熱量。因此，工程師必須根據產品的具體需求——是需要優先保證機械可靠性，還是極致的阻隔性，或是高效的電磁屏蔽——來定制各層的厚度配比。

然而，理論上的最佳厚度，必須通過實踐的檢驗才能最終確定，這就需要一套嚴謹?shù)男阅軠y(cè)試方法來驗證。對于厚度的精準測量，通常會采用高精度的臺階儀或掃描電子顯微鏡（SEM）對膜層截面進行分析，以確保實際生產與設計值一致。在功能性能測試方面，電磁屏蔽效能是核心指標，需要使用矢量網絡分析儀和法蘭同軸測試夾具，按照相關標準（如ASTM D4935）在特定頻段內進行量化評估。對于阻隔性能，則采用水汽透過率（WVTR）測試儀，在高溫高濕條件下模擬長期服役環境，測量單位時間內透過膜材的水汽量，這是評估氧化硅層質量的關鍵。此外，附著力測試（如劃格法或百格測試）用于檢驗鍍鋁層與PI基材的結合強度，而高低溫循環、熱沖擊和濕熱老化等可靠性測試，則模擬了元件可能經歷的各種極端環境，用以考核復合膜在應力作用下的結構穩定性和性能衰減情況。只有通過了這一系列嚴苛的測試，才能證明所選的厚度方案是真正可靠和有效的。

電子元件封裝用PI氧化硅鍍鋁膜的厚度選擇，是一個融合了材料科學、應用需求與可靠性工程的復雜決策過程。它要求工程師不僅要深刻理解各層材料的物理特性，更要具備系統性的思維，將厚度設計與后續的性能測試緊密結合。對于致力于提升產品競爭力的電子制造企業而言，掌握這一從設計到驗證的全鏈條技術，是確保封裝質量、贏得高端市場信賴的堅實基礎，也是推動電子產品向著更高性能、更高可靠性邁進的重要驅動力。
